实时渲染中的抗锯齿(二): 抗锯齿算法

• 前言
• 纹理采样的锯齿
• 高精度模型带来的锯齿
• 后处理抗锯齿
• 超分辨率抗锯齿
• 锯齿纹理处理工作流
• 相关抗锯齿算法链接

前言

上文中介绍了实时渲染中的采样理论基础。根据采样定理，锯齿问题的本质是采样精度不足，解决方案也是两种思路：

1. 提高采样率
2. 先对输入信号进行低通滤波，去除高频部分，避免混叠(Aliasing)

本文主要介绍笔者在实际开发过程中对于锯齿问题的使用场景理解，本文并不打算详细地介绍每一种具体的抗锯齿算法(但是会列举出一些不错的参考资料)， 而是计划更专注于各种抗锯齿算法的对比和使用分析。希望作为日常抗锯齿问题的一个简单手册。

实时渲染中存在很多采样过程，比如光栅化渲染管线中，将显示媒介用有限的分辨率来表示，本身就是采样的过程；在使用纹理时，也会涉及到对纹理数据的采样。 在这些采样过程中，会出现混叠现象而最终带来各种各样的锯齿，包括高光锯齿，高频边缘的jaggies等等。按照上文提到的解决混叠问题的两种思路， 我们首先对各种常见的抗锯齿算法做一些总结，然后针对具体的锯齿问题做一些分析。

抗锯齿算法/方法	思路	描述
SSAA	提高采样率	理论中的算法，性价比极低，不适合实时渲染，只有极少数不计消耗的3A游戏才会用，比如使命召唤11
MSAA	提高采样率	集成到GPU硬件中的抗锯齿，多次采样，但是光照计算只有一次，多次采样会增加带宽，而center sampling也会造成一些闪烁问题，可以用centroid sampling
TAA	提高采样率	将多次采样分布到时间维度上，达到提高采样率的效果，在渲染流程中的位置值得考究，有闪烁问题，有动态物体，半透明物体的时候需要特殊处理
SpecularAA	低通滤波	在光照计算的时候，对于曲率变化大的pixel位置使用滤波后的NDF，以减小高光锯齿，算法依赖差分计算得到的曲率精度
FXAA	图像后处理(低通滤波)	将抗锯齿问题作为图像后处理，性能友好但效果一般，处理高光锯齿的效果有限，一般与其他抗锯齿算法结合
SMAA	图像后处理	将抗锯齿问题作为图像后处理，性能友好但效果一般，处理高光锯齿的效果有限，一般与其他抗锯齿算法结合
MipMap	低通滤波	纹理图片本身包含高频信息的一种处理方法
Centroid Sampling	低通滤波	针对MSAA center sampling出现 artifact的一种处理方式，centroid sampling也有自身的缺点，会导致fragment shader中差分计算结果出错，因为使用的不是像素中心点的数据

纹理采样的锯齿

当贴图数据中有高频信息，而贴图区域在渲染窗口中覆盖的区域很小时，由于采样精度不足，会产生摩尔纹。

Figure 1. 摩尔纹示例

• 提高采样率：如果要提高采样率，那么需要增加贴图覆盖区域的像素密度，比如提高渲染分辨率，SSAA等。
• 低通滤波：一般遇到这种贴图锯齿问题，更常见的还是通过Mipmap来对原始贴图进行低通滤波，GPU在采样纹理的时候，会自动根据贴图覆盖区域的大小与额贴图本身的大小 来调整采样贴图的mip level。

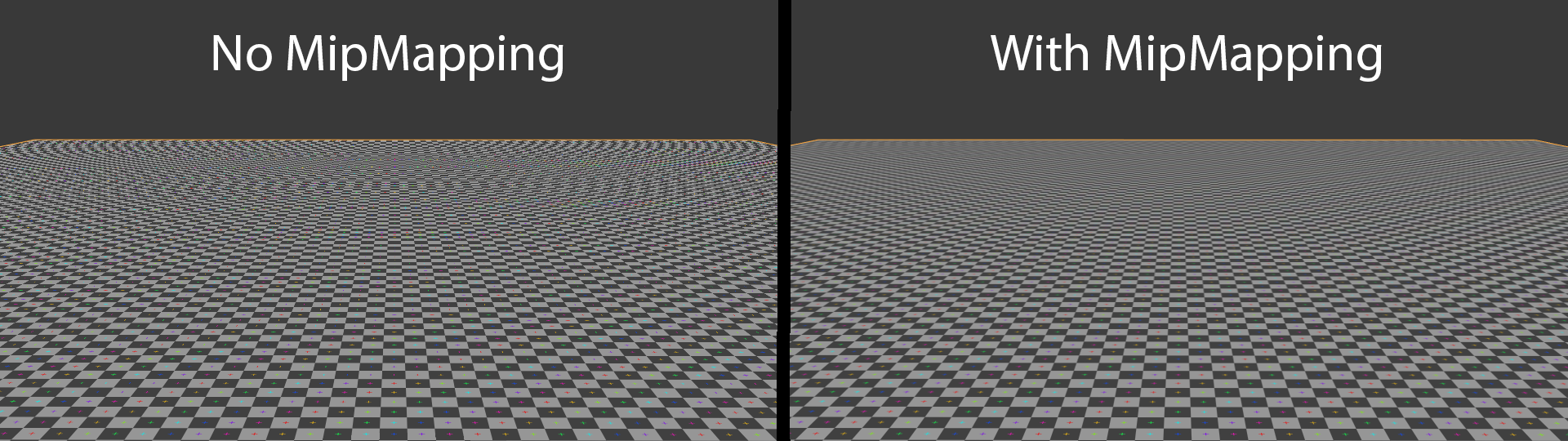

Figure 2: Mipmap
来源: 维基百科

一般来讲，通过图形API对加载后的贴图生成 Mipmap的时候，会直接采用与周围像素加权平均的办法，也就是滤波核是矩形窗函数，上一篇文章中我们介绍过 矩形窗函数的傅里叶变换是 Sinc 函数，并不是很好的低通滤波器，会漏高频信息。所以当贴图中确实有很多高频量的时候(比如突变的颜色或者亮度)，需要采用 更好的低通滤波核。

高精度模型带来的锯齿

高精度模型的三角面片数量较大，尤其在模型曲率变化大的地方，需要庞大数量的三角网格来表示这些高曲率变化的曲面。这时显示设备的单个像素覆盖不止一个三角面片， 而每个像素是使用像素中心点的法线数据进行着色计算的。这种情况下采样精度不足的问题就出现了。

• 提高采样率：SSAA， MSAA, TAA, SSAA是暴力提高采样频率，进行多次光照计算再取平均，一般超采样会有多重不同的pattern，MSAA同SSAA一样需要进行多次采样，但只会进行一次光照计算，TAA会将多次采样分布在不同帧上，比如4x的超采样需要在4帧结束之后才能完成。
• 低通滤波：Specular AA
• 修改模型：在可能的情况下修改模型，通过增大倒角，减面等方式人为去除模型中的高频部分。抗锯齿算法总会消耗计算资源，修改模型是最一本万利的做法。

Figure 3: Super Sampling Patterns
来源: 维基百科

Figure 4: Specular AA Filtering
来源: https://jcgt.org/published/0010/02/02/paper-lowres.pdf

后处理抗锯齿

后处理抗锯齿一般是用图像后处理的方法，这时候我们认为管线的渲染结果是固定的，对于已经出现的锯齿进行一定程度的消除。一般来说这类方法性能友好，但是效果相比其他方法也会有很大折扣。

• FXAA
• SMAA

超分辨率抗锯齿

目前有DLSS,AMD FSR等许多图像超分算法，可以通过先超分在降采样的方式进行一定的抗锯齿，注意这和SSAA具有基本一致的原理，并且也同样是应当极力避免的方案。

锯齿纹理处理工作流

1. 通过抓帧等调试方法判断锯齿问题的来源：贴图，高模，MSAA Center Sampling etc.
2. 如果是资产本身带有高频，尽量通过修改资产的方式去除锯齿，如贴图的Mipmap, 修改高模的高曲率处的Mesh
3. 后处理抗锯齿算法能够满足的情况下选择后处理抗锯齿：性能最友好
4. MSAA Center Sampling 导致的采样问题而出现的亮点，可以尝试使用 MSAA Centroid Sampling,但要注意这会影响着色算法中任何计算差分的数据的正确性，如果算法中并没有计算差分，可以忽略这个影响
5. TAA 在静态下效果不错，但可能会抖动，动态场景(动态相机，动态物体)，尤其是动态透明物体存在时，TAA的表现可能会不尽如人意
6. SSAA最直观有效(因为就是简单地提高着色分辨率再降采样)但是非常消耗，是性价比最低的抗锯齿算法，鲜有人使用。

相关抗锯齿算法链接

• Super-Sampling Anti-Aliasing
• Multi-Sample Anti-Aliasing
• Centroid Sampling in MSAA
• Temporal Anti-Aliasing
• Geometric Specular Anti-Aliasing
• Fast Approximate Anti-Aliasing
